surfaceMeshImport コマンド

surfaceMeshImportコマンドとは、任意の表面形状ファイルをsurfMeshとしてケースにインポートするユーティリティです。

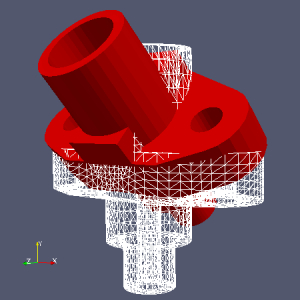

例として、flange.stlをインポートしてみます。
ケースディレクトリ内で、flange.stlがある状態で以下のコマンドを実行することでインポートすることができます。

　　$ surfaceMeshImport flange.stl　

上記のコマンドを実行すると、ケースディレクトリのconstantの中に/surfaces/default/surfMeshディレクトリが作られ、
surfMeshディレクトリの中に形状データが作成されます。

　$ surfaceMeshImport [OPTIONS] <inputFile>　

オプションとしては、以下があります。

-case <dir>：ケースディレクトリを指定します。デフォルトでは現在いるディレクトリです。
-clean：形状をチェック/クリーンアップしてから、取り込みます。
-dict <file>：controlDictファイルを指定します。
-from <coordinateSystem>：ファイルを読み込む際の座標軸を指定します。
-name <name>：出力時の名前を指定します。デフォルトではdefaultになります。
-noFunctionObjects：functionObjects を実行しないようにします。
-scaleIn <factor>：入力時のスケールを指定します。デフォルトは1
-scaleOut <factor>：出力時のスケールを指定します。デフォルトは1
-to <coordinateSystem>：出力時の座標軸を指定します。
-srcDoc：ブラウザを用いてソースコードを表示します。
-doc：ブラウザを用いてドキュメントを表示します。
-help：ヘルプを表示します。

インポートできる拡張子は下記のとおりです。

ac / bdf / ftr / gts / inp / nas / obj / off / ofs / stl / stlb / tri / vtk

※このオプションはOpenFOAM V1612で動作を確認しています。お使いのバージョンによりましては、本ユーティリティならびにオプションが使えない場合がございます。
