surfaceOrient コマンド

surfaceOrientコマンドは、形状の外部の点を指定することで、法線の方向を変更するユーティリティです。

これにより、形状の内側、外側を変更することができます。

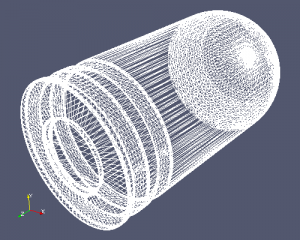

例として、flange.stlの法線の向きを変更してみます。
以下のコマンドを実行することで、法線の向きが変更されます。

　　$ surfaceOrient flange.stl “(0 0 0)” flange-orient.stl　

flange.stlにおいて、点(0 0 0)は形状の内部に存在します。
そこで、その点を外部の点として指定することで法線ベクトルの方向を反転させることができます。

　$ surfaceOrient <surfaceFile> <visiblePoint> <output surfaceFile>　

オプションとしては、以下があります。

-case <dir>：ケースディレクトリを指定します。デフォルトでは現在いるディレクトリです。
-inside：指定した点を形状の内側の点として、法線の向きを決定します。
-noFunctionObjects：functionObjects を実行しないようにします。
-usePierceTest：法線の方向を交点の数によって決定します。
-srcDoc：ブラウザを用いてソースコードを表示します。
-doc：ブラウザを用いてドキュメントを表示します。
-help：ヘルプを表示します。

使用できる拡張子は下記のとおりです。

ac / dx / ftr / gts / obj / off / smesh / stl / stlb / tri / vtk

※このオプションはOpenFOAM V1612で動作を確認しています。お使いのバージョンによりましては、本ユーティリティならびにオプションが使えない場合がございます。
