surfacePointMerge コマンド
surfacePointMergeコマンドは、ある一定の距離より近い点同士を統合し、メッシュの簡略化を行うユーティリティです。
このコマンドを利用して、メッシュを粗くすることができます。
例として、bullet.stlのメッシュを粗くしてみます。
以下のコマンドを実行することで、メッシュを粗くすることができます。
$ surfacePointMerge bullet.stl 0.0003 bullet-merge.stl
図７は実行前のメッシュで、図８は実行後のメッシュとなります。
メッシュが粗くなっているのを確認できます。

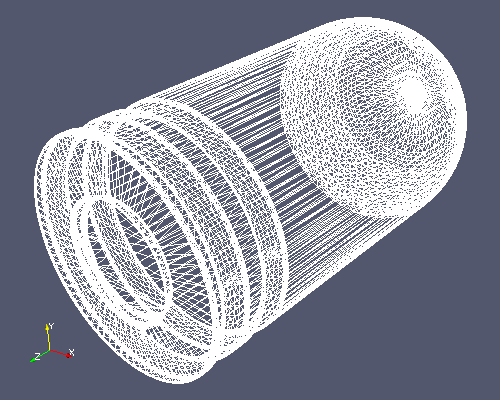

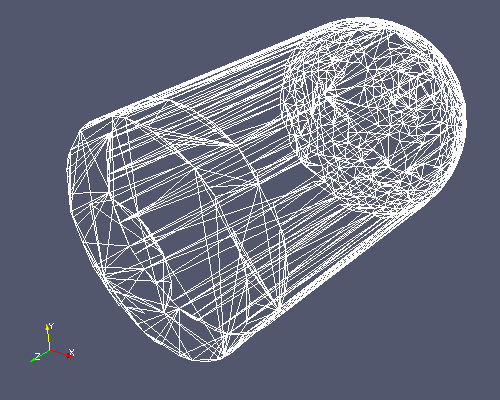

図7:マージ前のメッシュ 図８:マージ後のメッシュ
コマンドラインオプション
surfacePointMergeコマンドを実行するには、３つの引数が必要となります。
１つ目は、変換元のファイルを指定します。
２つ目は、マージする点の距離を指定します。
３つ目は、出力するファイル名を指定します。
$ surfacePointMerge <surfaceFile> <merge distance> <output surfaceFile>
オプションとしては、以下があります。
-case <dir>：ケースディレクトリを指定します。デフォルトでは現在いるディレクトリです。
-noFunctionObjects：functionObjects を実行しないようにします。
-srcDoc：ブラウザを用いてソースコードを表示します。
-doc：ブラウザを用いてドキュメントを表示します。
-help：ヘルプを表示します。
※このオプションはOpenFOAM V1612で動作を確認しています。お使いのバージョンによりましては、本ユーティリティならびにオプションが使えない場合がございます。
