transformPoints コマンド

transformPointsコマンドとは、メッシュに対して拡大、縮小、回転の操作を行うユーティリティです。

例として、tutorials/incompressible/icoFoam/cavity/cavity において実行してみます。
ケースディレクトリ内で、まず以下のコマンドを実行します。

　$ blockMesh　

これにより、計算領域のメッシュが作成されます。
このメッシュ全体を1/10に縮小させてみます。
以下のコマンドを実行します。

　$ transformPoints -scale “(1e-1 1e-1 1e-1)”　

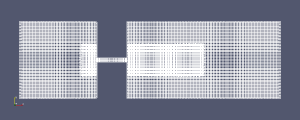

図24はblockMeshで作成したメッシュ（白）とtransformPointsで1/10に縮小したメッシュ（赤）を示しています。
実際にメッシュがXYZ全方向に縮小しているのがわかります。

　$ transformPoints <options…>　

オプションとしては、以下があります。

-case <dir>：ケースディレクトリを指定します。デフォルトでは現在いるディレクトリです。
-decomposeParDict <file>：特定の場所からdecomposeParDictファイルを読み込む場合に使用します。
-noFunctionObjects：functionObjects を実行しないようにします。
-parallel：並列で実行します。
-region <name>：別のメッシュ領域を指定します。
-rollPitchYaw <vector>：メッシュを'(roll pitch yaw)’で指定した角度分、回転させます。
-roots <(dir1 .. dirN)>：複数のケースを処理する場合にディレクトリを指定します。
-rotate <(vectorA vectorB)>：メッシュをvectorAからvectorBへ回転させます。
-rotateFields：ベクトルやテンソルも回転させます。
-scale <vector>：指定した比率で拡大縮小を行います。
-translate：ベクトル分だけ平行移動を行います。
-yawPitchRoll <vector>：メッシュを'(yaw pitch roll)’で指定した角度分、回転させます。
-srcDoc：ブラウザを用いてソースコードを表示します。
-doc：ブラウザを用いてドキュメントを表示します。
-help：ヘルプを表示します。

例として、以下の様な使い方があります。
　XYZ方向について1/10に縮小を行う

　$ transformPoints -scale “(1e-1 1e-1 1e-1)”　

　X方向に0.05だけ平行移動を行う

　$ transformPoints -translate “(0.05 0 0)”　

※このオプションはOpenFOAM V1612で動作を確認しています。お使いのバージョンによりましては、本ユーティリティならびにオプションが使えない場合がございます。
